阿里妹导读
浏览器架构演进
单进程浏览器时代
-
不稳定：早期浏览器需要借助于插件来实现诸如 Web 视频、Web 游戏等各种强大的功能，但是插件是最容易出问题的模块，并且还运行在浏览器进程之中，所以一个插件的意外崩溃会引起整个浏览器的崩溃。除了插件之外，渲染引擎模块也是不稳定的，通常一些复杂的 JavaScript 代码就有可能引起渲染引擎模块的崩溃。和插件一样，渲染引擎的崩溃也会导致整个浏览器的崩溃。
-
不流畅：所有页面的渲染模块、JavaScript 执行环境以及插件都是运行在同一个线程中的，这就意味着同一时刻只能有一个模块可以执行。如果一个脚本非常耗时，它就会独占整个线程，这样导致其他运行在该线程中的页面没有机会去执行任务，导致整个浏览器失去响应，变卡顿。
-
不安全：当你在页面运行一个插件时，插件可以操作系统资源，如果是个恶意插件，那么它就可以释放病毒、窃取你的账号密码，引发安全性问题。
多进程浏览器时代
早期架构
-
解决不稳定：由于进程是相互隔离的，所以当一个页面或者插件崩溃时，影响到的仅仅是当前的页面进程或者插件进程，并不会影响到浏览器和其他页面。
-
解决不流畅：JavaScript运行在渲染进程中，所以即使JavaScript阻塞了渲染进程，也只会影响当前的渲染页面，并不会影响浏览器和其他页面，因为其他页面的脚本运行在它们自己的渲染进程中。
-
解决不安全：Chrome把插件进程和渲染进程锁在沙箱里面，沙箱里面的程序可以运行，但是不能在硬盘上写入任何数据，也不能在敏感位置读取任何数据，这样即使在渲染进程或者插件进程里面执行了恶意程序，恶意程序也无法突破沙箱去获取系统权限。
近期架构
-
浏览器进程：主要负责界面显示、用户交互、子进程管理，同时提供存储等功能。可以理解浏览器进程是一个统一的"调度大师"去调度其他进程，比如我们在地址栏输入url时，浏览器进程首先会调用网络进程。
-
渲染进程：核心任务是将HTML、CSS和JavaScript转换为用户可以交互的网页，排版引擎Blink和JavaScript引擎V8都是运行在该进程中，默认情况下，Chrome会为每个 Tab 标签创建一个渲染进程。出于安全考虑，渲染进程都是运行在沙箱模式下。
-
GPU进程：其实，Chrome 刚开始发布的时候是没有 GPU 进程的。而 GPU 的使用初衷是为了实现 3D CSS 的效果，只是随后网页、Chrome 的 UI 界面都选择采用 GPU 来绘制，这使得 GPU 成为浏览器普遍的需求。最后，Chrome 在其多进程架构上也引入了 GPU 进程。
-
网络进程：主要负责页面的网络资源加载，之前是作为一个模块运行在浏览器进程里面的，直至最近才独立出来，成为一个单独的进程。
-
插件进程：主要是负责插件的运行，因插件易崩溃，所以需要通过插件进程来隔离，以保证插件进程崩溃不会对浏览器和页面造成影响。
当前架构
插件运行机制
打开页面发生了什么
-
用户新增一个tab，此时系统浏览器进程、渲染进程、GPU 进程、网络进程会被创建好；
-
用户输入url，浏览器进程检查url，组装协议，构成完整的url；
-
浏览器进程通过进程间通信（IPC）把url请求发送给网络进程；
-
网络进程接收到url请求后检查本地缓存是否缓存了该请求资源，如果有则将该资源返回给浏览器进程；
-
如果没有，网络进程向web服务器发起http请求（网络请求）；
-
网络进程解析响应流程；
-
检查状态码，非200执行状态码对应的处理逻辑；
-
200响应处理：检查响应类型Content-Type，如果是字节流类型，则将该请求提交给下载管理器，不再进行后续的渲染，如果是html则通知浏览器进程准备渲染进程进行渲染；
-
准备渲染进程
-
浏览器进程检查当前url是否和之前打开的渲染进程根域名是否相同，如果相同，则复用原来的进程，如果不同，则开启新的渲染进程；
-
传输数据、更新状态
-
渲染进程准备好后，浏览器向渲染进程发起“提交文档”的消息，渲染进程接收到消息和网络进程建立传输数据的“管道”；
-
渲染进程接收完数据后，向浏览器发送确认消息；
-
浏览器进程接收到确认消息后更新浏览器界面状态：安全、地址栏url、前进后退的历史状态、更新web页面；
打开插件发生了什么
-
我们打开浏览器，新增一个空白tab页
-

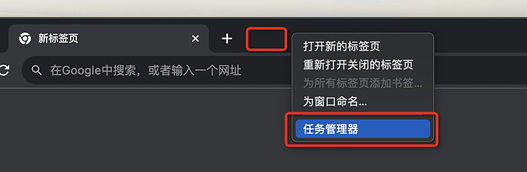

tab栏空白处右键，选择任务管理器，打开任务管理器面板
-

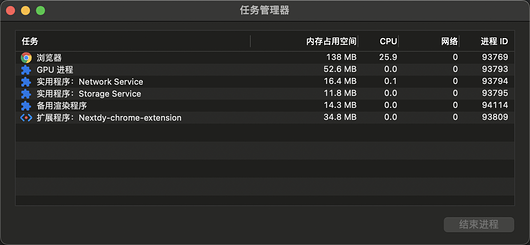

可以看到运行了6个进程，分别是浏览器进程、GPU进程、网络进程、存储进程、渲染进程和扩展进程。
-
扩展进程中运行Extension Page，主要包括backgrount.html和popup.html；
-
backgrount.html中没有任何内容，是通过background.js创建生成，当浏览器打开时，会自动加载插件的background.js文件，它独立于网页并且一直运行在后台，它主要通过调用浏览器提供的API和浏览器进行交互；
-
popup.html有内容的，跟我们普通的web页面一样，由html、css、Javascript组成，它是按需加载的，需要用户去点击地址栏的按钮去触发，才能弹出页面；
-
渲染进程主要运行Web Page,当打开页面时，会将content_script.js加载并注入到该网页的环境中，它和网页中引入的Javascript一样，可以操作该网页的DOM Tree，改变页面的展示效果；
-
GPU进程主要为插件界面的渲染提供硬件能力支持；
-
网络进程主要处理插件中的外部资源请求，比如nexydy插件依赖到一些外部js；
-
存储进程为插件提供本地存储能力，比如使用chrome.storage.local进行持久化存储；
-
浏览器进程在这里更多起到桥梁作用，作为中转可以实现Extension Page和content_script.js之间的消息通信。
插件基本介绍
版本发展
Manifest V2新特性
https://developer.chrome.com/docs/extensions/mv2/manifestVersion/#manifest-v1-changes
-
设置了默认的内容安全策略`script-src 'self'; object-src 'self';`。有关内容安全策略的详细配置，可以参考MDN文档；
-
默认情况下，插件包内的资源不再可供外部网站使用。需要通过清单web_accessible_resources属性将其显式列入白名单；
-
browser action API更改；
-
page action API更改；
-
chrome.extension 代替 chrome.self 来指向插件本身；
-
chrome.extension.getTabContentses和chrome.extension.getExtensionTabs废弃，使用extension.getViews替代；
-
Port.tab废弃，使用runtime.Port替代；
Manifest V3新特性
-
Service worker替换Background Page；
-
网络请求修改废弃webRequest API使用新的 declarativentrequest API 来处理；
-
不再允许执行远程托管的代码，只能执行扩展包内包含的JS；
-
Promises 已经被添加到许多方法中，但仍支持回调作为替代方法；
-
Browser Action API 和 Page Action API被统一为单独的Action API；
-
Web可访问的资源，可以只对指定的站点和扩展可用；
-
内容安全策略(CSP)，现在可以为单个对象中的不同执行上下文指定单独的CSP；
-
executeScript的变化，不能再执行任意字符串，只能执行脚本文件和函数；
切换MV3会带来的问题
-
由于background不再支持page页面配置background.html，因此也无法调用window对象上的XMLHttpRequest来构建ajax请求，也就是说我们不能像V2版本一样，在background.html中使用XMLHttpRequest来发送请求了，而是需要使用fetch来获取接口数据；
-
由于service workers是短暂的，在不使用时会终止，这意味着它们在整个插件运行期间会不断的启动、运行和终止，也就是不稳定的；因此我们可能需要对V2中background.js的代码逻辑进行一些改造，以往我们会习惯将一些数据直接存储到全局变量，比如像下面这样：
// V2 background.js let saveUserName = "";// 其他页面，比如content-script或者popup中存储数据
chrome.runtime.onMessage.addListener(({ type, name }) => {
if (type === “set-name”) {
saveUserName = name;
}
});
// 点击popup时展示数据
chrome.action.onClicked.addListener((tab) => {
// 这里saveUserName可能为空字符串
console.log(saveUserName, “saveUserName”);
});
-
因此在V3中，需要对这种全局变量数据进行改造，改造的方式也很简单，就是将数据持久化保存到storage中，需要用到的地方随用随取：
// V3 service worker chrome.runtime.onMessage.addListener(({ type, name }) => { if (type === "set-name") { chrome.storage.local.set({ name }); } });
chrome.action.onClicked.addListener(async (tab) => {
const { name } = await chrome.storage.local.get([“name”]);
chrome.tabs.sendMessage(tab.id, { name });
});
-
由webRequest API切换至declarativentrequest API，很多代码逻辑需要重构；
为什么切换MV3？
-
Service Worker 使扩展不再能常驻后台，让扩展所占用的资源可以被回收，降低了浏览器整体的开销；
-
限制规则的数量，相当于控制了单一扩展在规则计算方面的资源使用上限；
展示形式
browserAction(浏览器右上角)
pageAction(地址栏右侧)
右键菜单
override(覆盖特定页面)
-
历史记录：从工具菜单上点击历史记录时访问的页面，或者从地址栏直接输入 chrome://history
-
新标签页：当创建新标签的时候访问的页面，或者从地址栏直接输入 chrome://newtab
-
书签：浏览器的书签，或者直接输入 chrome://bookmarks
devtools(开发者工具)
-
自定义一个和多个和Elements、Console、Sources等同级别的面板；
-
自定义侧边栏(sidebar)，目前只能自定义Elements面板的侧边栏；
option(选项页)
omnibox
桌面通知
核心介绍
manifest.json
{
// 清单文件的版本，这里先使用2演示
"manifest_version": 2,
// 插件的名称
"name": "...",
// 插件的版本
"version": "1.0.0",
// 插件描述
"description": "...",
// 图标，一般偷懒全部用一个尺寸的也没问题
"icons": {
"16": "img/icon.png",
"48": "img/icon.png",
"128": "img/icon.png"
},
// 会一直常驻的后台JS或后台页面
"background": {
"scripts": ["js/background.js"]
},
// 浏览器右上角图标设置，browser_action、page_action、app必须三选一
"browser_action": {
"default_icon": "img/icon.png",
"default_title": "...",
"default_popup": "popup.html"
},
// 当某些特定页面打开才显示的图标
"page_action": {
"default_icon": "img/icon.png",
"default_title": "...",
"default_popup": "popup.html"
},
// 需要直接注入页面的JS
"content_scripts": [{
"matches": ["<all_urls>"],
"js": ["js/content-script.js"],
"css": ["css/custom.css"],
// 代码注入的时机，document_start, document_end, document_idle，默认document_idle
"run_at": "document_start"
},
],
// 权限申请
"permissions": [
"contextMenus", // 右键菜单
"tabs", // 标签
"notifications", // 通知
"webRequest", // web请求
"webRequestBlocking",
"storage", // 插件本地存储
"https://*/*" // 可以通过executeScript或者insertCSS访问的网站
],
// 普通页面能够直接访问的插件资源列表，如果不设置是无法直接访问的
"web_accessible_resources": ["js/inject.js"],
"homepage_url": "...", // 插件主页
"chrome_url_overrides": { // 覆盖浏览器默认页面
"newtab": "newtab.html"
},
"options_ui": { // 插件选项页
"page": "options.html",
"chrome_style": true
},
"omnibox": { "keyword" : "..." }, // 向地址栏注册一个关键字以提供搜索建议，只能设置一个关键字
"default_locale": "zh_CN", // 默认语言
"devtools_page": "devtools.html", // devtools页面入口，注意只能指向一个HTML文件，不能是JS文件
"content_security_policy": "...", // 安全策略
"web_accessible_resources": [ // 可以加载的资源
RESOURCE_PATHS
]
}
Manifest V3（仅展示与V2版本的不同点）
{
"manifest_version": 3,
"background": {
"service_worker": js/background.js"
},
"action": { //browser_action 和 page_action，统一为 Action
"default_icon": "img/icon.png",
"default_title": "这是一个示例Chrome插件",
"default_popup": "popup.html"
}
"content_security_policy": {
"extension_pages": "...",
"sandbox": "..."
},
"web_accessible_resources": [{
"resources": [RESOURCE_PATHS]
}]
}
content-scripts
-
chrome.extension
-
chrome.i18n
-
chrome.runtime
-
chrome.storage
background
popup
injected-script
插件通信机制
权限对比
|
JS种类
|
可访问的API
|
DOM访问情况
|
JS访问情况
|
直接跨域
|
|
injected
|
和普通JS无任何差别，不能访问任何扩展API
|
可以访问
|
可以访问
|
不可以
|
|
content
|
只能访问 extension、runtime等部分API
|
可以访问
|
不可以
|
不可以
|
|
popup
|
可访问绝大部分API，除了devtools系列
|
不可直接访问
|
不可以
|
可以
|
|
background
|
可访问绝大部分API，除了devtools系列
|
不可直接访问
|
不可以
|
可以
|
|
devtools
|
只能访问 devtools、extension、runtime等部分API
|
可以
|
可以
|
不可以
|
通过权限对比可以看到，每一种脚本在权限上都不相同，所以各种脚本间的相互通信就非常重要，这也是插件能够实现众多功能的基础。
通信概览
|
injected
|
content
|
popup
|
background
|
|
|
injected
|
-
|
window.postMessage
|
-
|
-
|
|
content
|
window.postMessage
|
-
|
chrome.runtime.sendMessage
chrome.runtime.connect
|
chrome.runtime.sendMessage
chrome.runtime.connect
|
|
popup
|
-
|
chrome.tabs.sendMessage
chrome.tabs.connect
|
-
|
chrome.extension. getBackgroundPage
|
|
background
|
-
|
chrome.tabs.sendMessage
chrome.tabs.connect
|
chrome.extension.getViews
|
-
|
|
devtools
|
chrome.devtools. inspectedWindow.eval
|
-
|
chrome.runtime.sendMessage
|
chrome.runtime.sendMessage
|
一些常见插件的实现思路
埋点日志检测

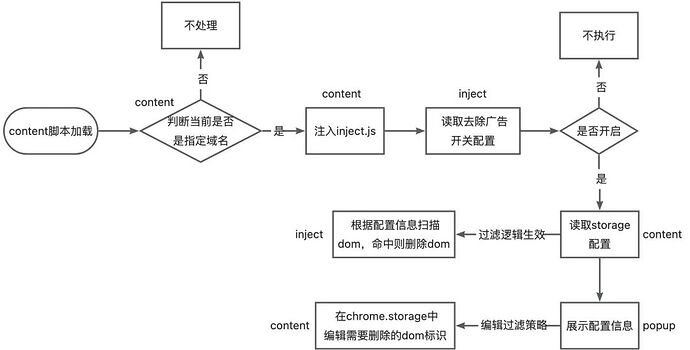

页面注入小工具
总结
-
随着浏览器不断的发展，Chrome逐渐把一些基础服务独立出来，类似于一个跨平台的线上操作系统。
-
Chrome插件提供的能力很丰富，比如代码注入、跨域请求、持久化方案、各种通信机制等，开发者可以发挥想象，组装不同能力以适应不同场景的需求，基本可以实现现代web所能支持的所有功能。
-
Chrome插件MV2版本将在24年1月全面废弃，需要尽快迁移至MV3版本。
